Cấu tạo bánh xe cầu trục

Cấu tạo bánh xe cầu trục hoàn chỉnh ( thường nằm trong hộp dầm biên) có các thành phần chính như sau, chúng ta cùng tham khảo qua phần bài viết bên dưới, tại Công Ty Bách Phương có đầy đủ các loại bánh xe cho cầu trục có tải trọng từ 1 tấn, 2 tấn, 3 tấn, 5 tấn, 7.5 tấn, 10 tấn, 15 tấn, 20 tấn, 30 tấn, 35 tấn… Hàng có sẳn.

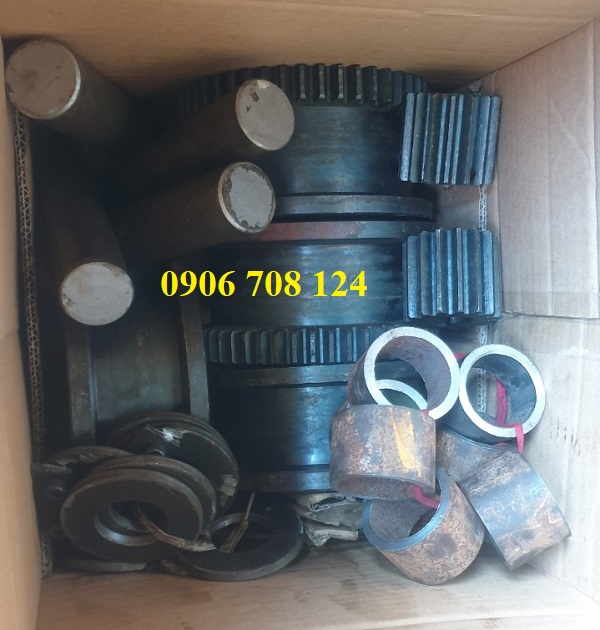

Một bộ bánh xe cầu trục hoàn chỉnh bao gồm các thành phần chính như sau:

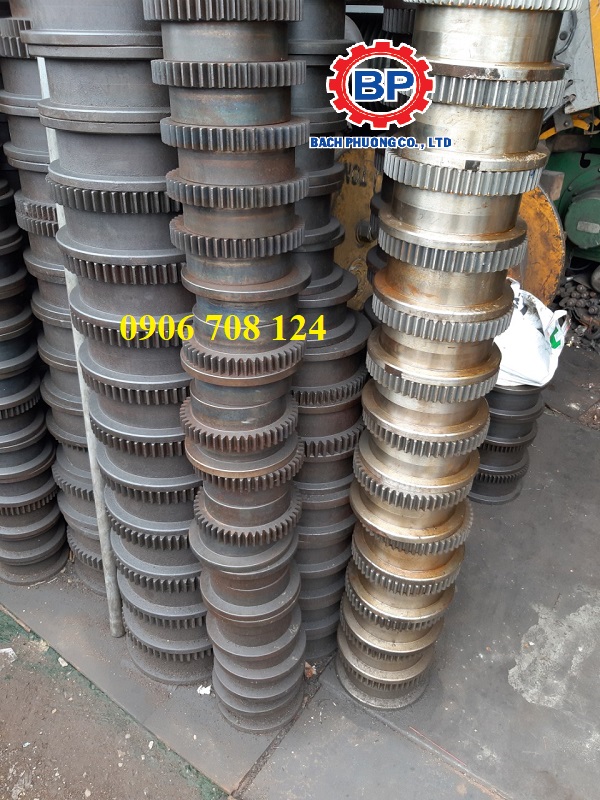

Bánh xe cầu trục

Thân bánh xe ( mặt lăn bánh xe): Là khối hình trụ tròn được làm từ thép đúc hoặc thép rèn cường độ cao, bề mặt lăn được nhiệt luyện để băng cường độ cứng và tăng khả năng chống mài mòn.

Trục bánh xe: là trục tâm giúp cho bánh xe giử cố định và chịu tải cả cầu trục đè lên bánh xe.

Vòng bi ( bạc đạn): Giúp cho bánh xe quay trơn tru xung quanh trục, giảm được ma sát tối đa khi di chuyển hàng hoá.

Gối đỡ ( bạc canh): Bảo vệ vòng bi và cố định bánh xe không cho va chạm vào hộp của dầm biên.

Bánh răng ( bánh xe chủ động): Là phần tiếp xúc trực tiếp lên nhông của motor và được tôi cứng, bước răng được chia theo module tiêu chuẩn: M3, M3.5, M4, M5, M6…

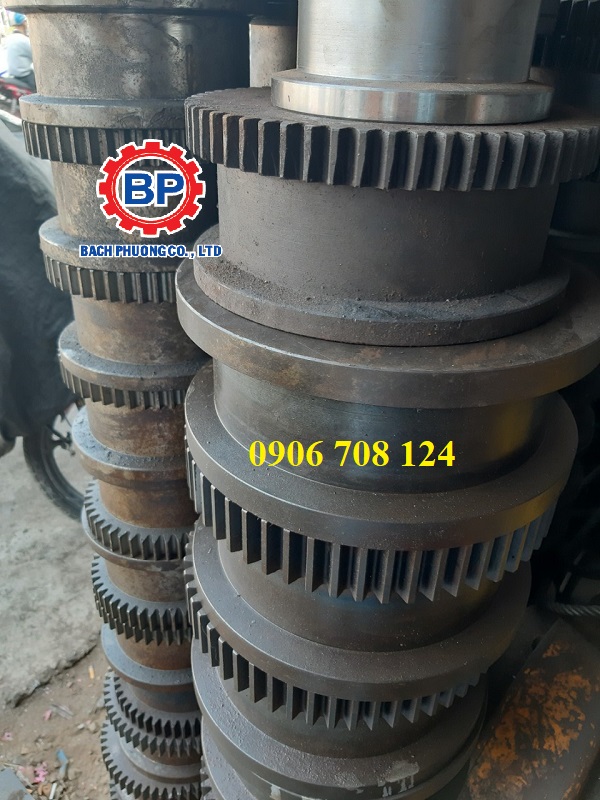

Cấu tạo bánh xe cầu trục

Cấu tạo bánh xe cầu trục gồm các thành phần như trên được làm từ vật liệu thép C45 và các hợp kim chịu lực khác, được phân loại theo các đường kính tiêu chuẩn: D120, D160, D180, D200, D220, D250, D350, D420, D500.
